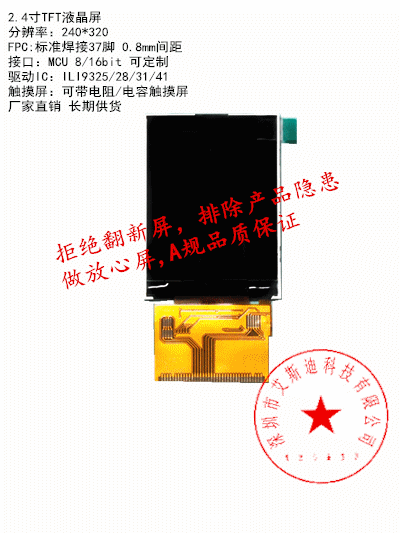

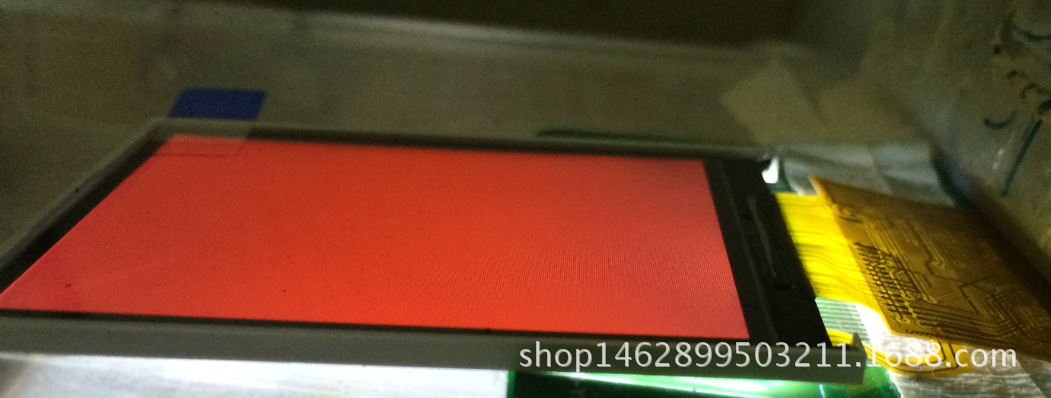

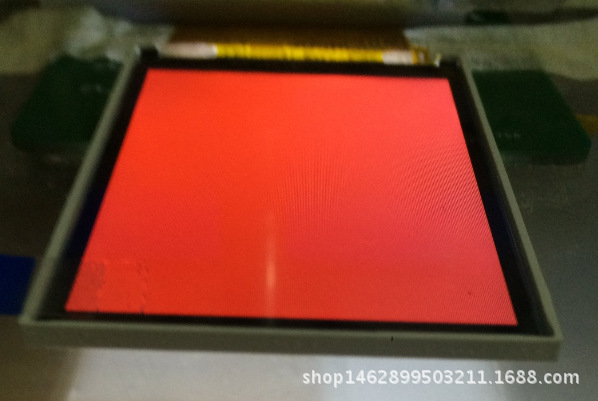

| 產品名稱 | 2.4寸TFT液晶屏 |
| 外觀尺寸 | 42.72*60.26*2mm |
| 顯示尺寸 | 36.72*48.96mm |
| 驅動IC | ILI-9341 |
| 接口類型 | MCU 并口 37pin 焊腳 8/16bit |
| 背光類型 | 4*LED 并聯 電壓：3.3V |
| 功耗 | 4.2--4.95W |
| pin腳間距 | 0.8mm |
| 分辨率 | 240*320 |
| 觸摸 | 可選 |
| 詳細資料 |
參閱規格書，聯系客服索取 |
pin腳定義：
| 管腳號 | 符號 | 功能 |
| 1 | DB0 | LCD數據信號線 |
| 2 | DB1 | LCD數據信號線 |
| 3 | DB2 | LCD數據信號線 |
| 4 | DB3 | LCD數據信號線 |
| 5 | GND1 | 地 |
| 6 | VCC1 | 模擬電路電源（+2.5--+3.3V） |
| 7 | /CS | 片選信號低有效 |
| 8 | RS | 指令/數據選擇端，L:指令，H：數據 |
| 9 | /WR | LCD寫控制端，低有效 |
| 10 | /RD | LCD讀控制端，低有效 |
| 11 | IMO/NC | 位數選擇引腳/懸空 |
| 12 | X+ | 觸摸屏信號線 |
| 13 | Y+ | 觸摸屏信號線 |
| 14 | X- | 觸摸屏信號線 |
| 15 | Y- | 觸摸屏信號線 |
| 16 | LEDA | 背光LED正極性端 |
| 17 | LEDK1 | 背光LED負極性端 |
| 18 | LEDK2 | 背光LED負極性端 |
| 19 | LEDK3 | 背光LED負極性端 |
| 20 | LEDK4 | 背光LED負極性端 |
| 21 | IM3/NC | 位數選擇引腳/懸空 |
| 22 | DB4 | LCD數據信號線 |
| 23 | DB8 | LCD數據信號線 |
| 24 | DB9 | LCD數據信號線 |
| 25 | DB10 | LCD數據信號線 |
| 26 | DB11 | LCD數據信號線 |
| 27 | DB12 | LCD數據信號線 |
| 28 | DB13 | LCD數據信號線 |
| 29 | DB14 | LCD數據信號線 |
| 30 | DB15 | LCD數據信號線 |
| 31 | /RESET | 復位信號線 |
| 32 | VCI | 模擬電路電源（+2.5--+3.3V） |
| 33 | VCC2 | I/O接口電壓（-1.65--+3.3V） |
| 34 | GND | 地 |
| 35 | DB5 | LCD數據信號線 |
| 36 | DB6 | LCD數據信號線 |
| 37 | DB7 | LCD數據信號線 |
